中頻電爐晶閘管檢測好壞兩大招，看看你知道不

中頻電爐晶閘管又被稱為可控硅整流器，被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中，起到非常重要的作用，因此，中頻電爐晶閘管的好壞檢測就非常重要了，下面宇華小編為您總結檢測中頻電爐晶閘管的方法。

1.采用萬用表的粗略判斷法

通常用戶現場常用的檢測工具是萬用表，許多用戶也習慣用萬用表判斷器件好壞。在某些情況下用萬用表也確實能檢測出損壞的器件。如晶閘管門開路，用萬用表可檢測出門至陰電阻RGK無窮大;門短路可檢測出門至陰電阻RGK為零(或小于5W)。器件完擊穿時，用萬用表檢測A、K兩電阻值可以判斷出來。但在器件阻斷電壓受損，尚未完擊穿時，萬用表無法檢測出來。另外，好的器件因參數分散性，用萬用表檢測出的A、K電阻值會有較大差別，這也會讓使用者產生錯誤判斷。因此，我們建議用戶可以用萬用表對器件進行些粗略的檢測，般不建議用戶采用萬用表判斷器件好壞。

2.的簡易檢測方案

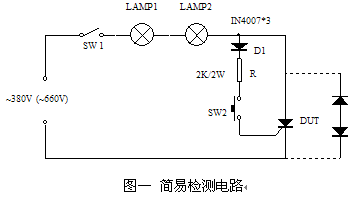

通常情況下，現場服務人員和維修人員需要了解的是器件的阻斷電壓能力以及晶閘管的門觸發性能。根據設備現場具有的條件，我們圖電路所示的簡易檢測方案。

DUT為被測器件，在DUT阻斷電壓為1000V左右時(須大于800V)，可采用交流380V電源進行測試;在些具有660V交流電源的場合，DUT阻斷電壓為2000V左右(須大于1200V)時，可采用交流660V電源進行測試。D1可采用1-5A，耐壓1000V以上二管3只串聯。LAMP為檢測指示燈，注意燈的額定電壓要與進線交流電壓配合，若用220V的燈泡，可根據進線電壓高低采用多只串聯。被測器件為二管時，將兩只器件如虛線所示接入電路，不需要接電阻R和開關SW2。

對晶閘管，測試時，先合上開關SW1，若指示燈亮，說明該器件已被擊穿或阻斷電壓已不夠。若指示燈不亮，說明器件阻斷電壓正常，此時若按下按鈕SW2，指示燈亮，松開按鈕，指示燈熄滅，說明該器件門觸發性能正常。若按下按鈕SW2，指示燈不亮，說明該器件門已被損壞。

對二管，測試時，合上開關SW1，若指示燈不亮，說明兩只器件反向電壓正常。若指示燈亮，說明兩只被測器件中，有只或兩只反向電壓已損壞，可更換器件做進步判斷。

3.注意

a.本文的檢測方法基本思路是讓器件在實際使用電壓環境下考核，用戶在檢測時須確保被測器件阻斷電壓高于進線電壓峰值，以免在測試中損壞器件。

b. 對臺基公司的平板式器件，用戶在檢測時須采用適當夾具，對器件A、K兩施加定壓力。否則可能會因為器件內部未能良好接觸而造成錯誤判斷。

c.采用較高的進線電壓檢測器件時，操作人員須采取安措施，防止出現觸電事故，保證人身安。
